产品详情Product details

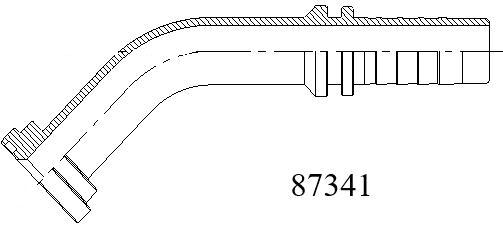

Eaton 伊顿  45°SAE 法兰3000PSI、45°SAE FLANGE3000PSI、ISO12151-3------SAE J516







代号 PART NO. 法兰型号 FLANGE SIZE 软管 HOSE BORE 尺寸 DIMENSIONS
公称内径DN 标号 DASH A C D H L
87341-08-08 1/2” 12 08 58.2 30.2 24 23.3 6.73
87341-12-08 3/4” 12 08 58.9 38.1 31 / 24 6/3
87341-12-10 3/4" 16 10 70.1 38.1 31.7 25.3 6.73
87341-12-12 3/4” 20 12 77 38 1 31.7 289 6 73
87341-16-12 1” 20 12 77 44.4 38 28.9 8
87341-16-16 1” 25 16 85.2 44.4 38 29.7 8
87341-16-20 1” 32 20 94.5 44.4 38 33.8 8
87341-20-16 1.1/4” 25 16 85 2 50.8 43 29.7 8
87341-20-20 1.1/4" 32 20 94.5 50.8 43 33.8 8
87341-24-20 1.1/2” 32 20 95.9 60.3 50 35.2 8
87341-24-24 1.1/2” 40 24 109.9 60.3 50 39.1 8
87341-32-24 2” 40 24 109 9 71.4 6? 39 1 9 53
87341-32-32 2” 50 32 129.3 71.4 62 46.3 9.53
注:1.表中代号用于编织软管           2.如需用于缠绕软管代号改为87342-XX-XX
