产品详情Product details

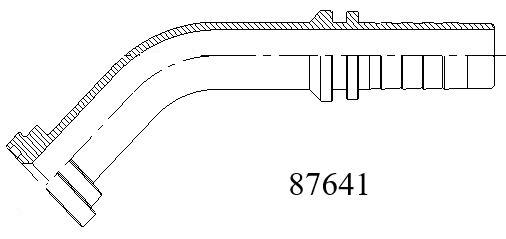

87641  45 ° SAE 法兰6000PSI ISO12151-3------SAE J516



代号 PART NO. 法兰型号 FLANGE SIZE 软管HOSE BORE 尺寸DIMENSIONS
公称内径DN 标号DASH A C D H L
87641-08-08 1/2" 12 08 58.9 31.7 24 24 7.75
87641-08-12 1/2" 20 12 74.9 31.7 24 27.5 7.75
87641-12-10 3/4" 16 10 72.5 41.3 32 28.2 8.76
87641-12-12 3/4" 20 12 79.2 41.3 32 31.8 8.76
87641-16-16 1" 25 16 90.2 47.6 38 34.7 9.53
87641-20-20 1.1/4” 32 20 103.8 54 44 41.5 10.29
87641-24-20 1.1/2” 32 20 105.8 63.5 51 45.1 12.57
87641-24-24 1.1/2" 40 24 116.2 63.5 51 45.5 12.57
87641-32-24 2" 40 24 125.4 79.4 67 54.7 12.57
87641-32-32 2" 50 32 135.7 79.4 67 52.7 12.57
注:1.表中代号用于编织软管 2 如需用于缠绕软管代号改为87641-xx-xx.
