产品详情Product details

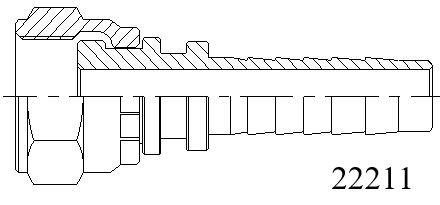

英管内螺纹平面
BSP FEMALE FLAT SEAT



代号 管子外径D 软管HOSE BORE 尺寸 DIMENSIONS
PART NO. TUBE O.D. 公称内径DN 标号DASH A C S2
22211-04-04 G1/4”X19 6 04 15.5 8 19
22211-04-06 G1/4”X19 10 06 15.5 8 19
22211-06-04 G3/8”X19 6 04 17 9 22
22211-06-05 G3/8”X19 8 05 17 9 22
22211-06-06 G3/8”X19 10 06 16.5 9 22
22211-06-08 G3/8"X19 12 08 17.5 9 22
22211-08-06T G1/2”X14 10 06 18 10.5 27
22211-08-08 G1/2”X14 12 08 18.5 10.5 27
22211-10-08 G5/8”X14 12 08 20 12 30
22211-10-10 G5/8”X14 16 10 21 12 30
22211-12-08T G3/4MX14 12 08 20.5 13.5 32
22211-12-10 G3/4”X14 16 10 21.5 13.5 32
22211-12-12 G3/4"X14 20 12 21.5 13.5 32
22211-16-12T G1"X11 20 12 21.5 15.5 41
22211-16-16 G1_X11 25 16 23 15.5 41
22211-20-20W G1.1/4_X11 32 20 26 15.5 50
22211-24-24W G1.1/2"X11 40 24 27.5 17.5 55
22211-32-32W G2_X11 50 32 30.5 23 70
注:1.表中代号用于编织软管 2 如需用于缠绕软管代号改为22211-xx-xx.
