20411公制内螺纹24°锥带O型圈轻系列

20411公制内螺纹24°锥带O型圈轻系列
20411公制内螺纹24°锥带O型圈轻系列

产品详情Product details

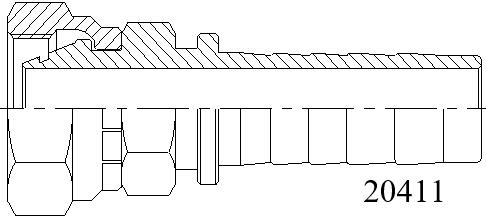

公制内螺纹24 °锥带O型圈轻系列
METRIC FEMALE24 °CONE O-RING L.T

ISO 12151-2----DIN 3865

代号 PART NO. 螺纹 胶管HOSE BORE 管子外径 O 形圈 尺寸 DIMENSIONS
THREADE 公称内径DN 标号DASH TUBE O.D. ORING A C S2
20411-12-04 M12X1.5 6 04 6 004.5X1.5 26 1 17
20411-14-04 M14X1.5 6 04 8 006.5X1.5 27.5 2 19
20411-14-06 M14X1.5 10 06 8 006.5X1.5 27.5 2 19
20411-16-04 M16X1.5 6 04 10 008.0X1.5 28 2 22
20411-16-05 M16X1.5 8 05 10 008.0X1.5 28 2 22
20411-16-06 M16X1.5 10 06 10 008.0X1.5 28 2 22
20411-18-05T M18X1.5 8 05 12 010.0X1.5 24.5 1.5 22
20411-18-06 M18X1.5 10 06 12 010.0X1.5 29 2.5 24
20411-18-08 M18X1.5 12 08 12 010.0X1.5 29.5 2.5 24
20411-22-05T M22X1.5 8 05 15 012.0X2.0 26.5 3 27
20411-22-06T M22X1.5 10 06 15 012.0X2.0 26.5 3 27
20411-22-08 M22X1.5 12 08 15 012.0X2.0 32 2.5 27
20411-26-10 M26X1.5 16 10 18 015.0X2.0 34.5 2.5 32
20411-26-12 M26X1.5 20 12 18 015.0X2.0 35 2.5 32
20411-27-1OT M27X1.5 16 10 18 015.0X2.0 35 2.1 32
20411-27-12 M27X1.5 20 12 18 015.0X2.0 35 2.5 32
20411-30-1 OT M30X2 16 10 22 020.0X2.0 31 3.8 36
20411-30-12 M30X2 20 12 22 020.0X2.0 39 4 36
20411-36-12T M36X2 20 12 28 026.0X2.0 33 4.5 46
20411-36-14T M36X2 22 14 28 026.0X2.0 33 4.5 46
20411-45-16T M45X2 25 16 35 032.0X2.5 37 4 55
20411-45-20T M45X2 32 20 35 032.0X2.5 37.5 4 55
20411-52-20T M52X2 32 20 42 038.0X2.5 38.5 4 60
20411-52-24T M52X2 40 24 42 038.0X2.5 38.5 4 60
注:1.表中代号用于编织软管 2 如需用于缠绕软管代号改为20412-xx-xx.
